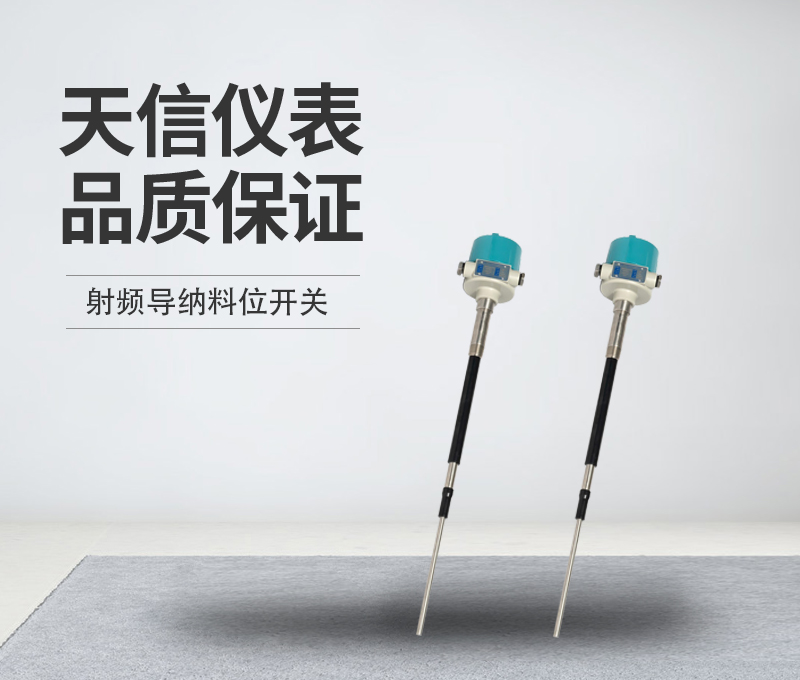

一、射频导纳料位开关概述
射频导纳料位开关广泛适用于各类料仓、容器、管道的料空料满测量,上、下限自动报警或检测。报警时可输出继电器开关信号,经中间继电器或直接与启动设备连锁,可实现上料、下料的自动控制。
二、射频导纳料位开关原理
由电子线路产生一个高频信号,送至测量电极与保护电极,当物料位置改变时,就把这一变化反馈给电子线路,而电子线路通过容抗和阻抗的综合变化信号与基准信号作比较,当两信号相差达到一定大小时,就改变继电器的输出状态,从而指示物位变化。
三、射频导纳料位开关特点
1、安装调试简易:全密封一体化安装结构,采用数字集成电路,无任何机械可动部件。一经安装校零无需多次调试。
2、产品低温漂:采用数字电器,与现有产品比较,大幅降低环境温度、湿度对仪表进行的影响,换季无需调零。射频导纳料位开关设计能避免物料粘附在探头所产生的虚假信号,又能抗击各种波动所造成的影响。
3、现场适应性强:可在高温、高压、大粉尘、高粘度的场合中对固体及液体物料进行检测。
4、一次性校零:采用数字电路,使用户可以在空仓的状态下一次完成校零。
四、射频导纳料位开关技术参数
1、控制部分
(1)电源:220V AC±10%,50/60HZ;24V DC±10%;
(2)触点容量:250V AC  5A;
(3)功耗:最大2.5W;灵敏度:≤0.3PF;
(4)输出继电器:单刀双掷;
(5)环境温度:-40~65℃;            温度影响:0.3PF/30℃;
(6)校准:按键校零,灵敏度设置:设置范围为1~9档;
(7)开关延时设置:延时值范围为0-59秒;
(8)报警形式:可选上限或下限;
(9)外壳防护标准:符合NEMAI-5.4X和12&13(IP65)的防护标准。
2、探头部分

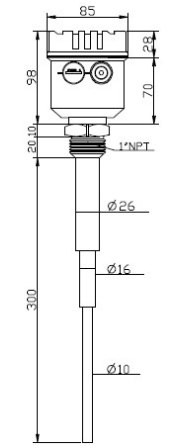

(1)外形尺寸:

(2)安装接口:1"NPT  3/4"NPT
(3)探头材质:不锈钢
(4)探头耐压:2.5MPa
五、射频导纳料位开关安装方法

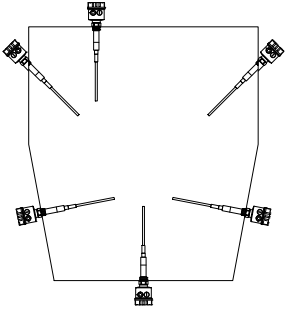

1、常用安装方法
(1)水平安装时,探头保护套长度G必须伸入以容器壁内,并水平向下倾斜5°左右
(2)垂直安装时,距仓壁应大于200mm,探头总长S必须大于或等于控制点位置。
(3)高低料位探头之间的距离应>500mm。
(4)室外安装使用时,应加保护罩。
(5)确保仪表外壳可靠接地,建议采用独立的接地线。
(6)注意射频导纳料位开关上方的安装空间。
2、探头安装技术要求
(1)安装在易于检修或维护的位置且连接线路最短、接线最方便。
(2)探头最前端与对面仓壁距离小于300mm;
(3)避开阳光直射及雨淋依;
(4)上下料位间距应>1000mm;
(5)与灰斗支撑件距离应>300mm;
(6)探头深入灰斗内壁长度不<于450mm,电气盒引线孔向下;
(7)单独将安装管水平面向上成15°倾斜(10°-15°均可)与灰斗壁焊牢,并保证气密性。(焊接时,探头与安装管必须分离以免焊接时产生高温熔化探头导线。)
(8)避开强磁场,以免干扰,损坏。
(9)避开落料孔,以免物料直接冲刷探头,产生误报警。 返回
