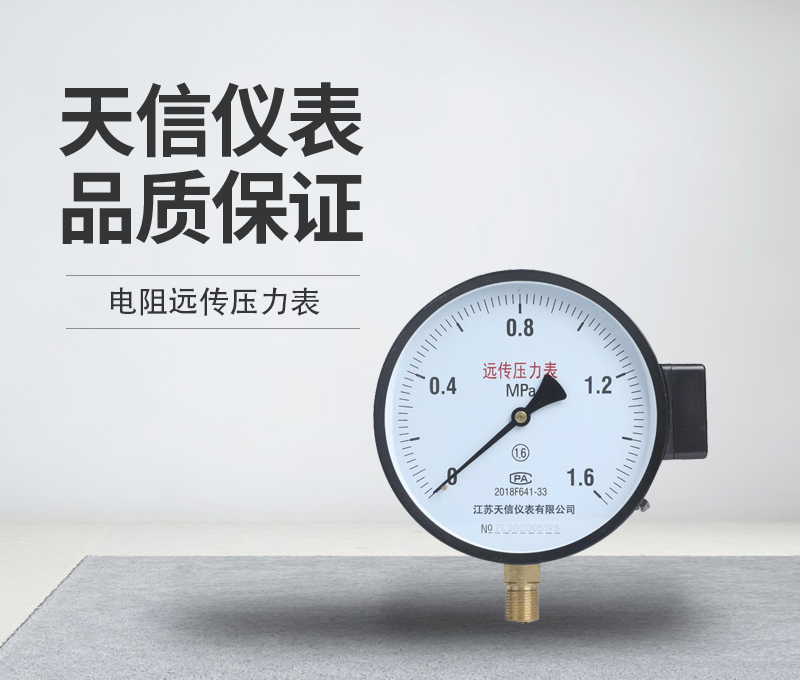

电阻远传压力表
发布时间：2020-12-23 18:08来源：字体: 大 中 小
一、电阻远传压力表用途说明
电阻远传压力表适用于测量对铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。因为在仪表内部设置滑线电阻式变送器，故可把被测值以电量值传至远离测量点的二次仪表上，以实现集中检测的远距离控制。此外，电阻远传压力表能够就地指示压力，以便于现场工艺检查。
二、电阻远传压力表主要技术指示
1、精度度等级：1.6级；
2、发送器起始电阻值：3～20Ω；
3、发送器满度点电阻值：340Ω～400Ω；
4、发送器接线端①②外加电压不大于6V；
滑线电阻式发送器接线图
使用环境条件：-40～60℃，相对湿度不大于85%且振动和被测(控)介质的急剧脉 动应对仪表正常工作无明显影响。
湿度影响：使用温度偏离20±5℃时。 其温度附加误差不大于0.4%/10℃
三、电阻远传压力表结构原理
电阻远传压力表由一个弹簧管压力表和一个滑 线电阻式发送器等组成。
仪表机械部分的作用原理与一般弹簧 管压力表相同于电阻发送器设置在齿轮传 动机构上，因此当齿轮传动机构中的扇形 齿轮产生偏传时，电阻发送器的转臂(电刷)也相应地得以偏转，由于电刷在电阻器上 滑行，使得被测压力值的变化，而传至二次仪表上，指示出一相应的读数值。同时，一次仪表也指示相应的压力值。
四、测量范围
