普通型玻璃转子流量计
发布时间:2021-09-29 10:26来源:字体:
一、普通型玻璃转子流量计概述
普通型玻璃转子流量计是用来测量流体(液休、气体)瞬时流量的常用仪表。广泛的应用于化工、食品、环保、冶金、机械、制药等生产单位和科研部门。
二、普通型玻璃转子流量计特点
1、测量瞬时流量精度高;
2、测量范围可达 1:10;
3、压力损失小;
4、结构简单、操作方便、价格低廉;
三、普通型玻璃转子流量计原理
在垂直的透明锥管内,装有可上下移动的浮子(转子),当液体自下而上流经锥管时,被浮子节流,在浮子上下游之间产生差压,浮子在此差压作用下上升。当使浮子上升的力与浮子所受的重力,浮子及粘性力三者的合力相等时,浮子上于平衡位置,因此流经流量计的流体流量与浮子的上升高度,亦即与流量计的流通面积之间存在着一定的比例关系,浮子的位置高度可作为流量量度,其关系式如下:

式中:а—流量系数
         ε—膨胀系数
      △F—流通面积即锥管与浮子之间的环隙面积
       Vt—浮子体积
      ρf—浮子材料的密度
       ρ—被测流休的密度
     F1—浮子工作直径处的横截面积
四、普通型玻璃转子流量计结构
普通型玻璃转子流量计通常由锥管、浮子、与管路连接的上、下基座、密封胶环、防护罩等配件组成。

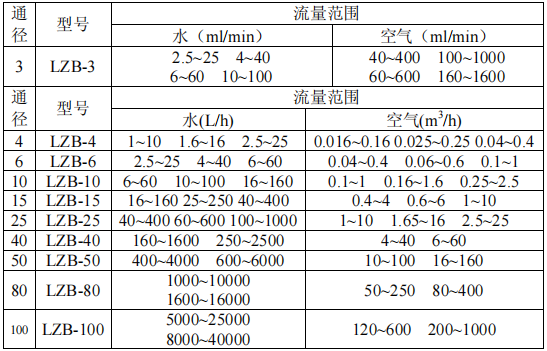

五、普通型玻璃转子流量计量程
