超声波液位计
发布时间:2020-02-25 11:53来源:字体:
一、超声波液位计概述
1、超声波液位计具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便等特点,适用酸、碱、盐、防腐、高温等各种领域。
2、超声波液位计可通过4~20mA或RS485(Modbus协议或其他定制协议)连接到显示表或各种DCS系统中,为工业的自动化运行,提供实时的液位数据。
二、超声波液位计特点
1、电路设计从电源部分起就选用高质量的电源模块,元器件选择高稳定可靠的器件,完全可以替代同类型国外进口仪表。
2、液位精度达到0.3%,能够抗各种干扰波。
3、超声波液位计是一种非接触式仪表,不跟液体直接接触,因此故障率低。
4、仪表的所有输入、输出线均具有防雷、防短路的保护功能。
三、超声波液位计技术指标
1、测量范围:0~15m(根据实测量程选定)
2、盲    区:0.25m~0.6m
3、测距精度:0.3%(标准条件)
4、测距分辨率:1mm
5、压    力:4个大气压以下
6、仪表显示:自带LCD显示液位或空间距离
7、模拟输出:4~20mA
8、数字输出:RS485、Modbus协议或定制协议
9、供电电压:DC24V/AC220V,防雷装置内置
10、环境温度:-20℃~+60℃
11、防护等级:IP65
四、超声波液位计安装

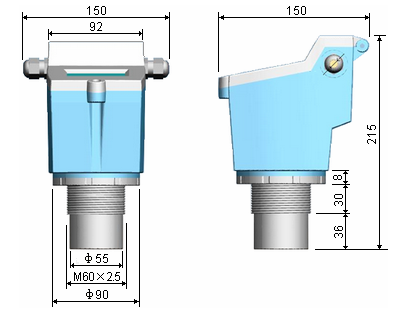

1、外形尺寸

2、安装方法
开敞环境下一般采用支架安装方式,用仪表自带法兰固定。池或罐在安装位置上割一个略大于探头直径(60mm)的圆孔,将仪表放入,然后将法兰自下而上旋紧。安装必须保证仪表的探头面与被测液面水平。

3、仪表接线

五、超声波液位计安装注意事项
1、仪表在室外安装建议加装遮阳板以延长仪表使用寿命。
2、电线、电缆保护管,要注意密封防止积水。
3、仪表虽然自身带有防雷器件,但仪表在多雷地区使用时,建议在仪表的进出线端另外安装专用的防雷装置。
4、仪表在特别炎热、寒冷的地方使用,即周围环境温度有可能超出仪表的工作要求时,建议在液位仪周围加设防高、低温装置。
